Schwerlastregalsysteme, Regalanlagen mit und ohne Auszugsböden

Regal für die ganz schweren Brocken

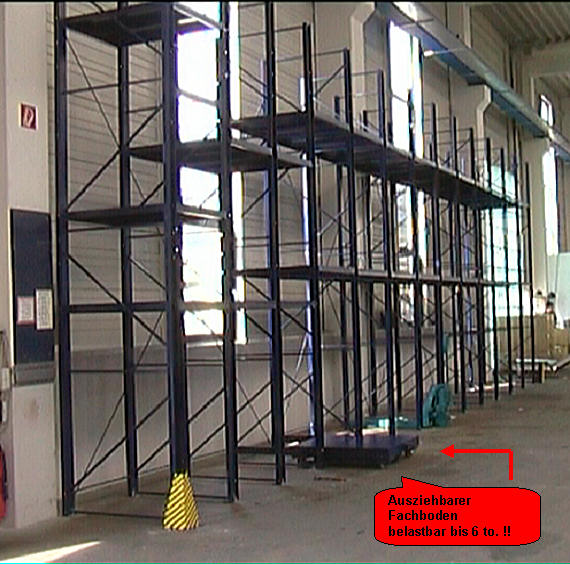

- Werkzeug- und Formenregal in einem Kunststoffspritzgießbetrieb -
unten ausziehbar, oben fest eingebaute Böden - während der Montagephase -
Die Größe der Fachböden wurde entsprechend der Werkzeugmaße gefertigt.

Der maximal zur Verfügung stehende Lagerplatz sollte voll ausgenutzt werden.

- Spezialregale zum Preis von Standardregale -

In der mittleren und oberen Etage werden die Werkzeuge mit einem Gewicht von
1-2 to. mit dem Stapler entnommen. Unten auf die Auszugsböden werden
Werkzeuge mit einem Gewicht bis 6 to. gelagert.
Regalgesamthöhe 4 m, Fachbodengröße 1100 x 1100 mm


" Nicht umsonst heissen unsere Regale
ALLROUND - Schwerlastregale mit Ausziehfachböden ! "

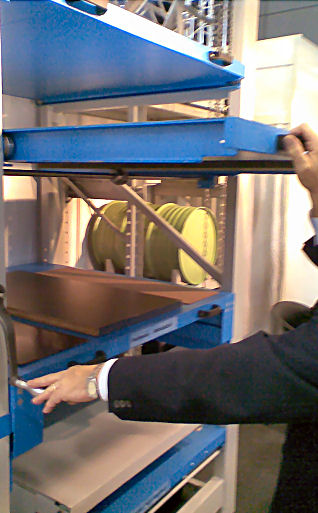

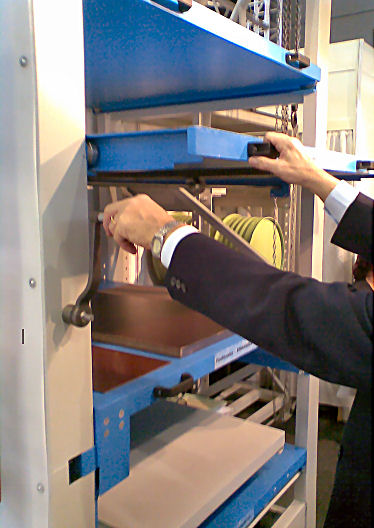

Für besonders schwere Lasten bieten wir das Auszugssystem mit Kurbel an.
Je nach Last und Gewicht wird ein entsprechendes Getriebe eingebaut, um das Aus- und Einfahren
des Fachbodens einfach und leicht zu ermöglichen.
Wer es noch exklusiver und bequemer will dem kann anstatt dem Kurbelsystem ein
Elektromotor angebaut werden ! Auf Knopfdruck wird der Fachboden Aus- und Eingefahren.

" Wir bauen keine Allerweltsregale, unsere Regale sind der Geheimtipp wenn
es ums Spezielle geht! "
.....wir sind Ihr
" Partner "

wenn es darum geht, etwas zu realisieren,

so wie Sie sich das vorstellen !



es geht ganz einfach !

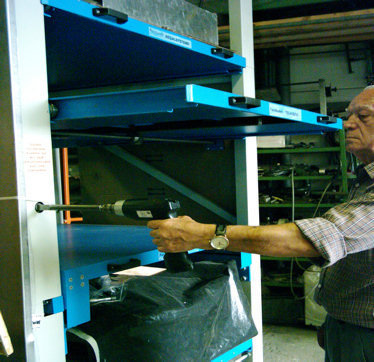

... der auf dem rechten Bild
geschriebene Satz sagt alles aus,
das gilt auch bei voller Belastung !

- DIE NISCHE IST UNSER GESCHÄFT -

Regale gebaut nach Kundenwunsch:
in Länge, Breite, Tiefe, Höhe und Belastung,
angepasst an die Platzverhältnisse und die zu lagernden Produkte.

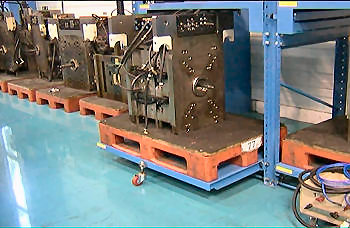

Bild rechts:
Speziell für diesen Kunden
angefertigte Ausziehfachböden
mit Stützrollen vorne.
Die zu lagernden Werkzeuge
und Formen waren schwerer
wie geplant – kein Problem - .

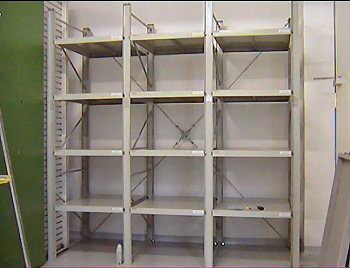

Bild links:
Ein Platz „x“ stand zur Verfügung
wo ein Regal zur Lagerung von speziellen
Teilen gebaut werden musste. Der maximale
Platz sollte voll ausgenutzt werden.
Pro Fachboden sollten bis 500kg
gelagert werden.
Normregale paßten nicht !!

- SPEZIALREGALE ZUM PREIS WIE STANDARDREGALE -


So macht man aus einem einfachen Palettenregal ein komfortables Regal mit Schwerlastausziehfachböden

Als Teil- oder Endauszugsausführung im eigenen Rahmen zum Einbau in Europalettenregale oder andere Regaltypen (Option beidseitig ausziehbar) -geeignet für alle Fabrikate- Fachboden-Auflagen in Holz, Blech, Kunststoff oder ohne Auflage lieferbar !

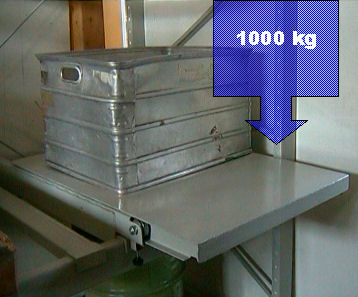

Bild links:
Endauszugsfachboden mit Rahmen
- eingebaut in ein Palettenregal -
mit einer Belastung bis 1000 kg
Größe:
Breite 1200mm x Tiefe 800mm
Typenbezeichnung: EAR 1-7

-andere Maße auf Anfrage jederzeit möglich-

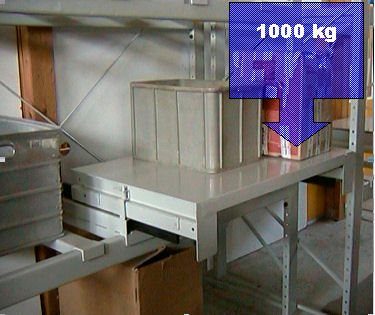

Bild rechts:
Teilauszugsfachboden mit Rahmen
- eingebaut in ein bestehendes Regal,
ausziehbar bis 66%, mit einer Belastung bis 1000 kg.
Größe:
Breite 800mm x Tiefe 1200 mm
Typenbezeichnung: TAR 1-7

-andere Maße auf Anfrage jederzeit möglich-

Bitte beachten bei ausziehbaren Fachböden im eigenen Rahmen (Typen TAR 1-7 sowie EAR 1-7)!

Bei der Montage sind folgende Punkte unbedingt vor der Inbetriebnahme zu erledigen:

1.) Wenn in einem Feld mehrere Fachböden im Rahmen übereinander eingebaut sind, darf immer nur ein Fachboden ausgezogen sein.

2.) Ob Fachböden eingefahren oder ausgefahren sind, sie müssen immer mit dem Sicherheitsstift verriegelt sein.

3.) Die Palettenregale müssen immer am Boden entsprechend verschraubt sein.

4.) Die Längsholme müssen mit dem Seitenrahmen des Palettenregales unbedingt verschraubt werden.

5.) Ohne Rahmensicherung darf der Fachboden nicht ausgezogen werden.

Anmerkung: Beim Einbau in Palettenregale muß pro Stellplatz die doppelte Tragfähigkeit wie die Schubladentraglast vorhanden sein, z.B. Traversenlast ist 2000 kg, Ausziehboden kann nur bis 1000 kg belastet werden. Bei einer Traverse von 4000 kg Traglast können zwei Ausziehböden mit einer Tragfähigkeit von je 1000 kg aufgebaut werden. Bei beidseitigem Auszug müssen beide Längsholme die notwendigen Tragfähigkeiten haben.

- Änderungen vorbehalten -
