Regalsysteme für die Lagerung von Tafeln und Platten

Spezial-Schwerlastregal mit Endauszugsfachböden
für die Lagerung von Tafeln und Platten

Aus- und Einlagern mit dem Fachboden-Ausziehwagen

Technische Angaben (Standardausführung) : Belastung pro Fachboden: 2000kg
Minimale Fachhöhe: 200mm (Rastermaß)
Regalgesamthöhe: 2000mm
Gesamtbelastung für eine Regalreihe: 16000kg inkl. Dachablage

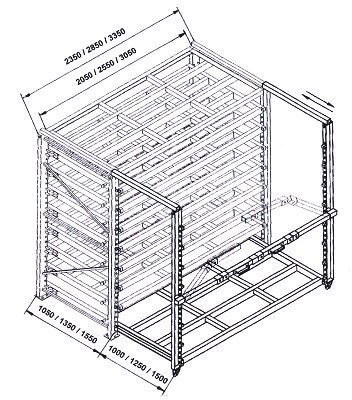

Die Maße für die drei Standardgrößen entnehmen Sie bitte der Zeichnung.

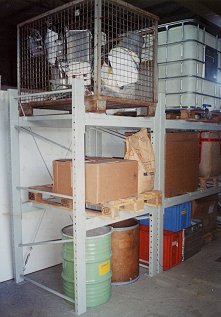

SCHWERLASTREGALE

zum Einlagern von Europaletten-Güterboxen und sonstige schwere Lagergüter

Typ AEP

Lieferbar in verschiedenen Ausführungen mit
Traversen-Verbindungsprofil, Güterboxenauflage mit Hinteranschlag und Durchschiebesicherung mit Anschlag.

Dieses System kann auch problemlos
an / oder in andere Regal- systeme eingebaut werden.

Vorteile dieses Regalsystems Typ AEP :

  • solide Bauweise
  • individuell und problemlos erweiterbar
  • kann auch an andere Regalsysteme angebaut werden
  • einfache und schnelle Montage
  • problemloser Einbau von Auszugsfachböden in diese Regalanlage
  • Sonderanfertigungen zu günstigen Konditionen jederzeit möglich

    • Standardmaße für Längstraversen: (bei Seitenrahmentiefe 1100 mm)

    Typ
    Artikel Nr.
    Tragkraft je
    Paar (kg)
    lichtes Maß
    lg (mm)
    AEP-T1
    115 000
    2000
    900
    AEP-T2
    115 001
    1700
    1800
    AEP-T3
    115 002
    1300
    2700

    (bei Seitenrahmentiefe 800 mm)

    Typ
    Artikel Nr.
    Tragkraft je
    Paar (kg)
    lichtes Maß
    lg (mm)
    AEP-T4
    115 004
    2000
    1250
    AEP-T5
    115 005
    1700
    2550

    Standardmaße für Seitenrahmen:

    (Tiefe der Seitenrahmen 800 od. 1100mm max.,
    Knicklast 1250mm bzw. Fachbodenhöhe)

    Typ
    Artikel Nr.
    Höhe
    (mm)
    Feldbelastung
    (kg)
    AEP-SR1
    115 010
    2000
    3000
    AEP-SR2
    115 011
    3000
    3000
    AEP-SR3
    115 012
    4500
    3000
    AEP-SR4
    115 013
    6000
    3000

    Zubehör das gegen Aufpreis mitgeliefert werden kann:

  • Dübel zur Seitenrahmenbefestigung
    Standard 12 x 110mm
  • Schrauben zur Seitenrahmenbefestigung
    auf dem Boden
  • 1 Paar (2 Stk.) Güterboxenauflagen mit Hinteranschlag
  • Durchschiebesicherung als Anschlagfür Lagergüter
  • Traversenverbindungsprofile
  • Eckenrammschutz

    • Die Angaben der Tragkräfte gelten nur bei gleichmässig verteilten Lasten.

    Es empfiehlt sich wegen Ermittlung der tatsächlichen Tragfähigkeiten für Ihre geplante Regalanlage mit unserem Fachpersonal Verbindung aufzunehmen.

    Wir beraten Sie gerne. Bitte fordern Sie einen unserer Spezialisten an.

    Regalanlage mit ausziehbaren Fachböden in Verbindung mit
    einer Vakuumlasthebevorrichtung von Fa.FEZER
    zum Transport von Strukturplatten

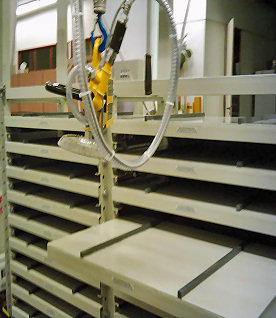

    Bild rechts:
    "Verschiedene höchstempfindliche Metall - Strukturplatten werden mit einem speziellen Vakuumsauggerät...

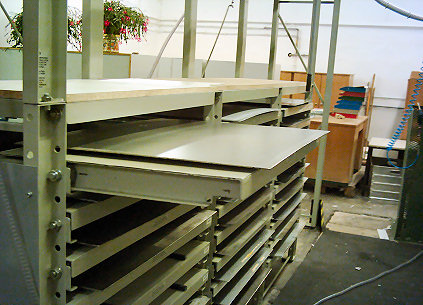

    Bild links:
    ... aus dem Regal mit ausziehbaren Fachböden ...

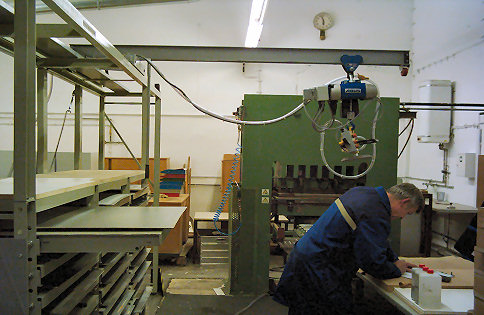

    Bild rechts:
    ... entnommen, mit der Krananlage und dem Vakuumsauggerät zu einer Presse befördert, wo die Strukturplatten genau in eine Form eingelegt und später spezielle Massen aufgepreßt werden. Nach dem Preßvorgang werden die Strukturplatten wieder in das entsprechende Fach der Regalanlage abgelegt.

    Schwerlastregal mit Endauszugsböden für die Lagerung von Blechtafeln

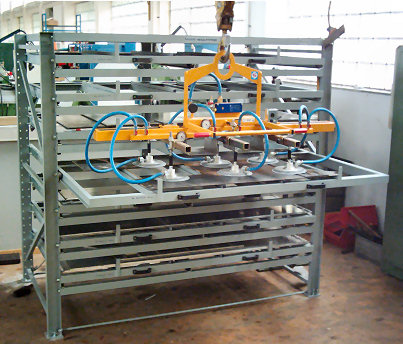

    Bild rechts:
    Vorderansicht des Regales. Insgesamt sieben Fachböden mit Haltegriffe und Arretierung. Entnahme und Einlagerung über Hallenkran mit Vakuumhebevorrichtung.

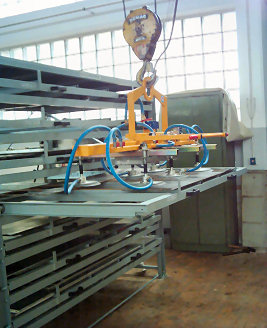

    Bild links:
    Seitenansicht o.g. Regal.

    Technische Angaben:
    Fachbodengröße 2000 x 1000mm.
    Belastung je Fachboden bis 1000kg mit
    Dachablage, Belastung bis 500kg.
    Regalgesamtbelastung bis 7500kg,
    Regalaussenmaße lxbxh: 2300 x 1350 x 2000mm.

    Allgemeines:
    Diese Regale werden im Standard in drei
    Verschiedenen Fachbodengrößen
    2000x1000mm, 2500x1250mm, 3000x1500mm
    und für unterschiedliche Belastungen z.B. u.a.
    für die Metall-, Holz-und Glasindustrie gefertigt.
    Die Anzahl der Fachböden ist frei wählbar.
    Sonderanfertigungen auf Wunsch jederzeit
    möglich z.B. in Edelstahl, Aluminium etc.

    - Preise auf Anfrage -
    - Technische Änderungen vorbehalten -
